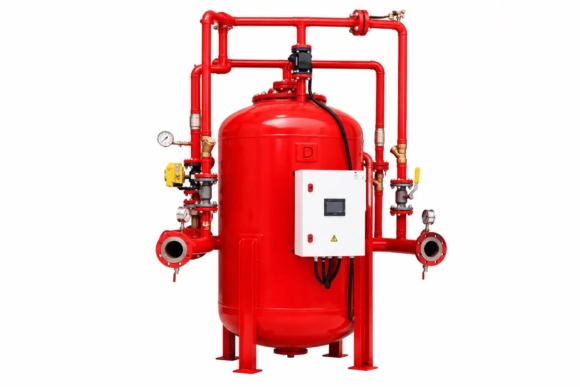

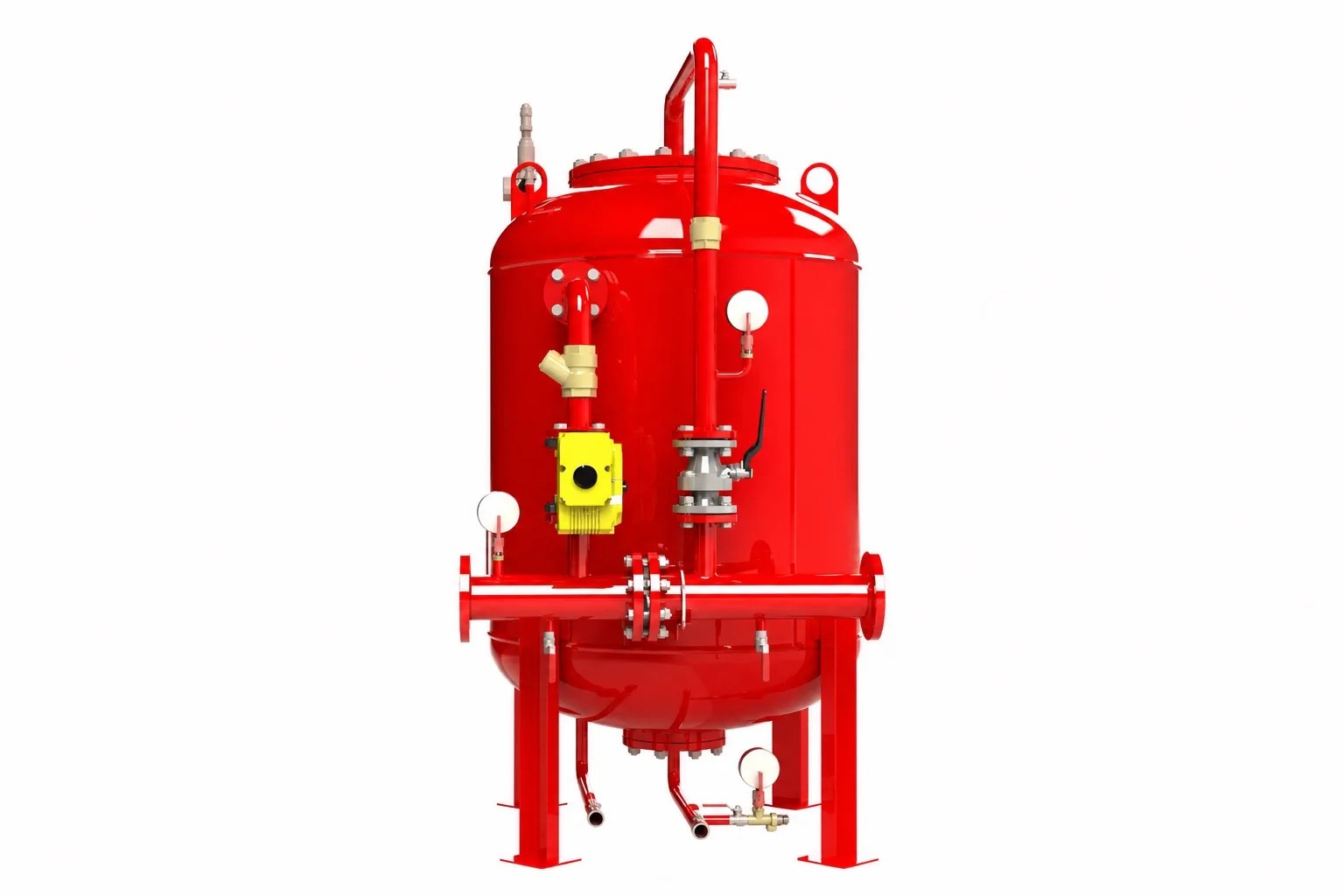

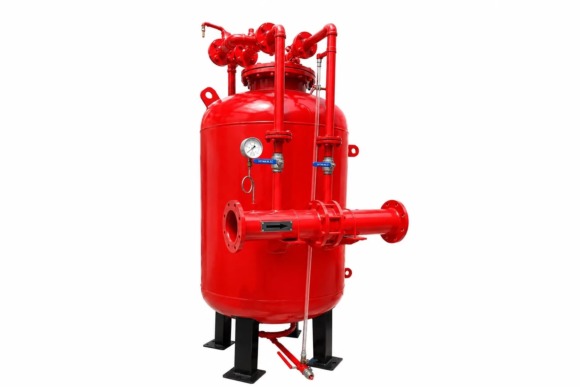

Бак-дозатор «Файер Протекшн»
Бак-дозатор «Файер Протекшн» является полноценным компонентом систем пожаротушения и выполняет функцию долгосрочного хранения и смешивания в заданных пропорциях концентрата пенообразователя с водой. БД «Файер Протекшн» могут применяться как в ручных, так и в автоматических системах пожаротушения низко — или высоко-кратной пеной в помещениях, подлежащих автоматической противопожарной защите согласно СП 485.1311500.2020. БД «Файер Протекшн» могут использоваться как с пресной, так и морской водой, а также в составе систем пенного пожаротушения на основе спринклерных или дренчерных оросителей.
Предназначение
- Хранение фторсинтетических пенообразователей.
- Автоматическая подача и дозировка пенообразователя для получения рабочего раствора заданной концентрации в стандартном и широком диапазонах расхода и давления.
- Визуальный контроль и учёт вытесненного в процессе работы количества пенообразователя.
Классификация
По типу:
- Горизонтальные (Г).
- Вертикальные (В).
По количеству баков:
- Одинарные.
- Сдвоенные вертикальные горизонтальные.
- Строенные вертикальные/горизонтальные.
По объёму:
- Горизонтальные — от 200 до 17 000 л.
- Вертикальные — от 50 до 17 000 л. (для сдвоенных × 00 — × 2000).
- Горизонтальные сдвоенные и строенные — от 20 × до 17 00 × л. и от 20 × дл 17 00 × л.
- Вертикальные сдвоенные и строенные — от 5 × до 17 00 × л. и от 5 × дл 17 00 × л.
По типу дозатора пенообразователя:
- Тип ССД.
- Тип БДА.
Технические характеристики
| Рабочее давление, МПа | 0.4–1.4 |
|---|---|
| Расчётное давление, МПа | 1.6 |
| Пробное давление испытания при изготовлении, МПа (бар) | Гидравлического — 1,8; пневматического - |
| Диапазон рабочих температур, °С | От +5 до +50 |
| Расчётная температура стенки, °С | +50 |
| Минимально допустимая отрицательная температура стенки аппарата, находящегося под расчётным давлением, °С | +5 |
| Наименование рабочей среды | Вода/пенообразователь |
| Характеристика рабочей среды | Класс опасности — 4; взрывоопасность — нет; пожароопасность — нет |
| Прибавка для компенсации коррозии (эрозии) за назначенный срок службы, мм | Зависит от материального исполнения бака-дозатора |
| Вместимость, м³ | 0.05–17.0 |
| Масса пустого сосуда, кг | 35–4900 |
| Максимальная масса заливаемой среды*, кг | - |
| Назначенный или расчётный срок службы сосуда, лет | 25 |
| Число циклов нагружения за назначенный или расчётный срок службы | 900 |
| Группа сосуда по таблице 1 ГОСТ 34347–2017 | 4 |
| Группа рабочей среды по ТР ТС 032/2013 | 2 |
| Категория сосуда по ТР ТС 032/2013 | 1 |
Материалы основных узлов
| Корпус | Ст.20/09Г2С/Нержавеющая сталь |
|---|---|
| Патрубки | Ст.20/09Г2С/Нержавеющая сталь |
| Фланцы | Ст.20/09Г2С/Нержавеющая сталь |
| Краны шаровые | Ст.20/09Г2С/Нержавеющая сталь |
| Клапаны заполнения/спуска | Латунь CW617N |
| Манометр | Нержавеющая сталь 0 × 7H13M2 |
| Заземление | 09Г2С |
| Предохранительный клапан | Латунь CW617N |
| Эластичная ёмкость | Синтетическая ткань с двухсторонним полимерным напылением |
| Обработка внешней поверхности | Краска двухкомпонентная эпоксидная RAL 3020 |
| Уплотнения | Фторопласт |
