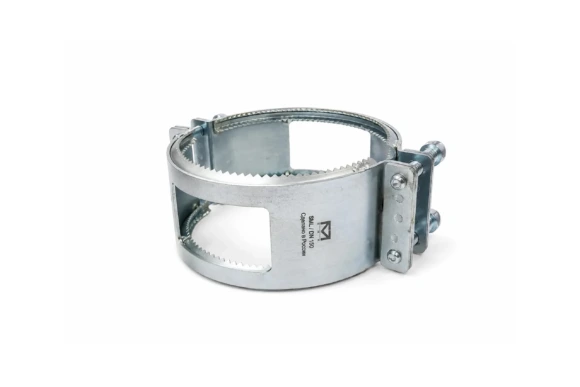

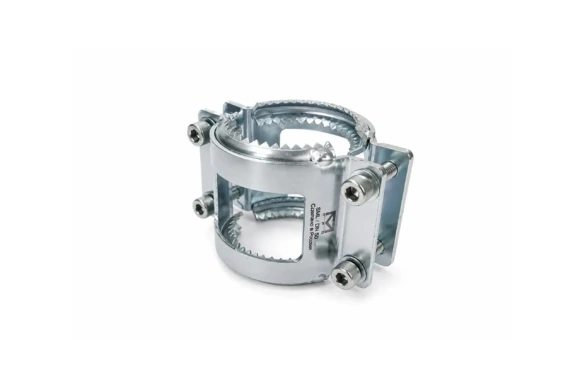

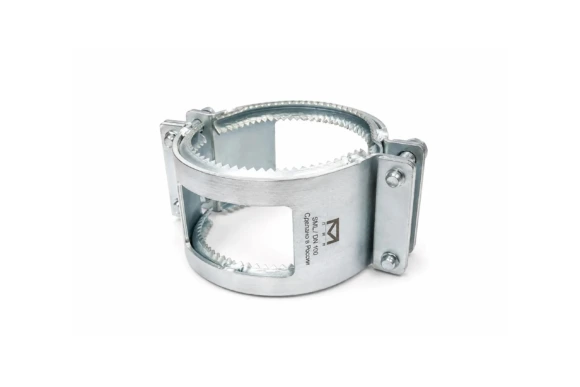

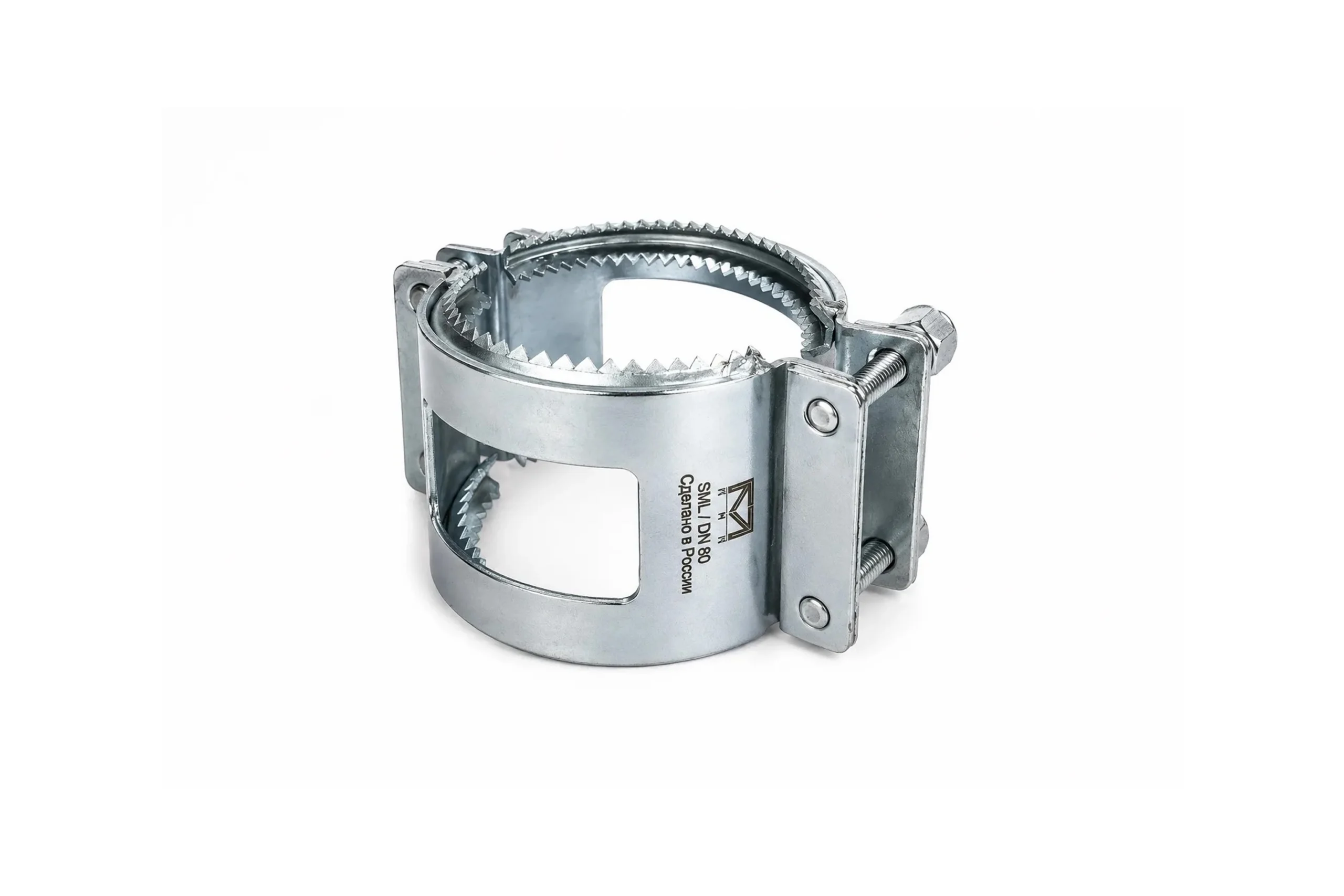

ОБЖИМНАЯ МАНЖЕТА «ПМП»
Обжимная манжета «ПМП» — это специализированный усиливающий элемент, предназначенный для механической осевой фиксации соединений безраструбных чугунных труб и фасонных частей SML. Изделие устанавливается поверх совместимого соединительного хомута типа RAPID (или иного хомута эквивалентной формы) и воспринимает осевую силу, возникающую в соединении под действием внутреннего давления. Манжета выполняет важную функцию усиления соединения, обеспечивая его устойчивость к осевым нагрузкам. Это особенно актуально для систем, где внутреннее давление создаёт значительные распорные усилия, стремящиеся разъединить стык. Благодаря манжете соединение сохраняет целостность и герметичность даже в условиях повышенных эксплуатационных нагрузок.
Предназначение
- Манжета применяется в системах канализации и внутренних инженерных сетях, где используются без раструбные чугунные трубы SML. Она является важным элементом для: систем водоотведения, внутренних инженерных сетей, реконструкции и ремонта.
Классификация
- Материал корпуса : Сталь Ст 03 псб.
- Материал зажимного элемента: сталь СТ 08 псб.
- При монтаже обжимных манжет, болты должны затягиваться с определенным моментом затяжки.
Технические характеристики
| Артикул | DN | А, мм | ~ D, мм | ~ L, мм | Крепёж | Pmax комплектногоузла, бар | Момент затяжки одного болта, Н·м | Примечание |
|---|---|---|---|---|---|---|---|---|
| 702050 | 50 | 21 | 75 | 70 | М8 | 10 | 50 | Затяжкаравномерная, попеременно |
| 702070 | 70 | 21 | 95 | 70 | М10 | 10 | 55 | Затяжкаравномерная, попеременно |
| 702080 | 80 | 21 | 100 | 70 | М10 | 10 | 55 | Затяжкаравномерная, попеременно |
| 702100 | 100 | 21 | 135 | 80 | М10 | 10 | 55 | Затяжкаравномерная, попеременно |
| 702125 | 125 | 21 | 160 | 80 | М12 | 5 | 55 | Затяжкаравномерная, попеременно |
| 702150 | 150 | 21 | 185 | 80 | М12 | 3 | 55 | Затяжкаравномерная, попеременно |
| 702200 | 200 | 21 | 235 | 80 | М14 | 2 | 65 | Затяжкаравномерная, попеременно |
| 702250 | 250 | 21 | По КД | По КД | По КД | 1 | 65 | Размеры и крепёж указывают в паспорте партии |
