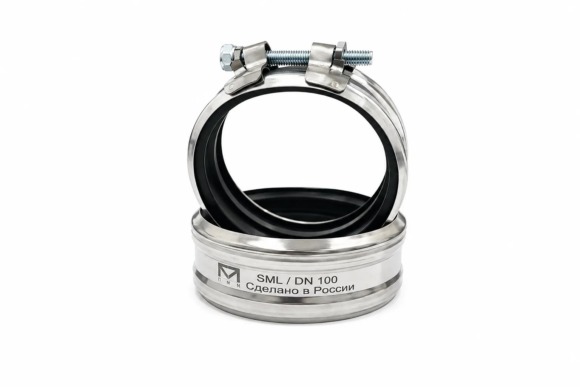

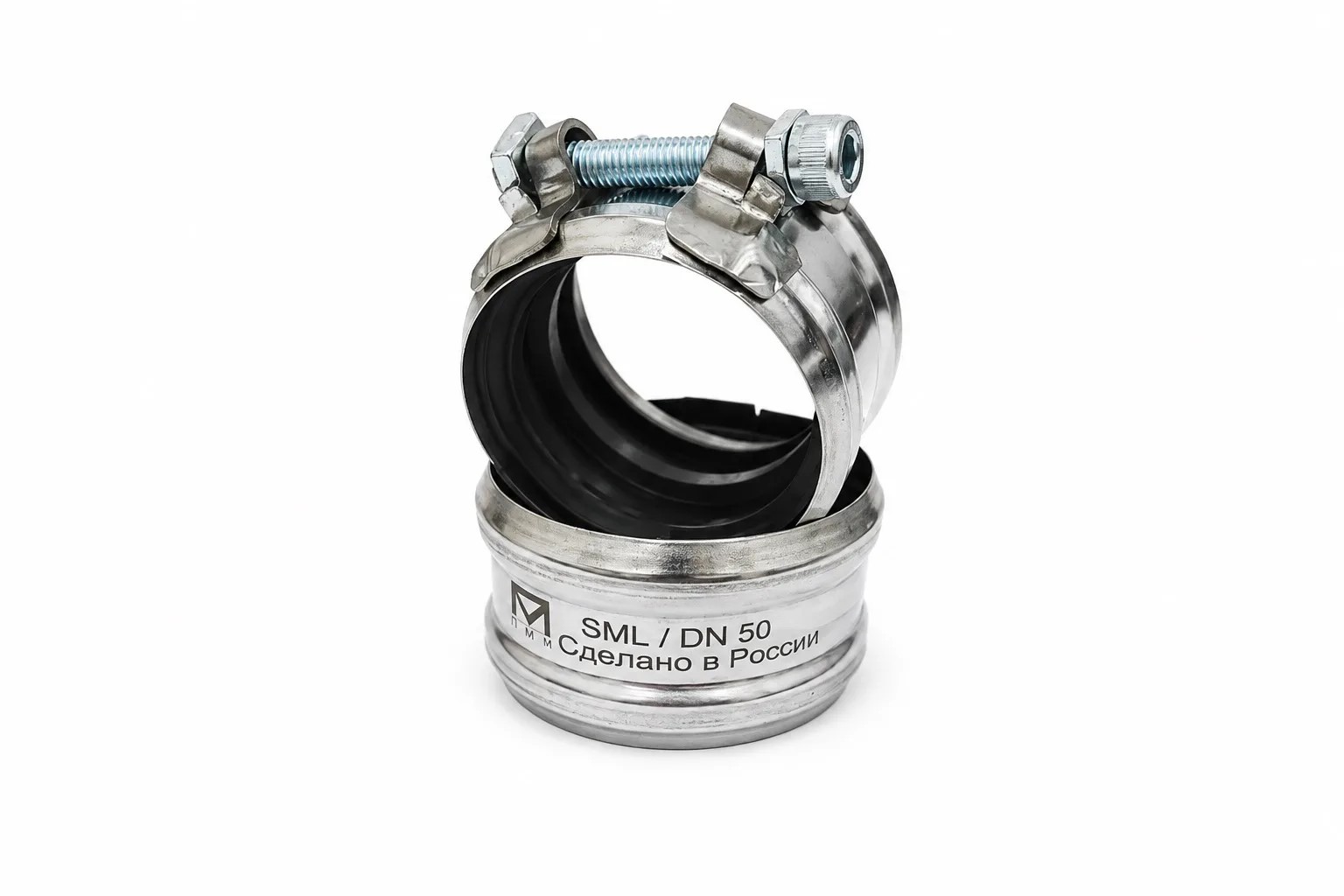

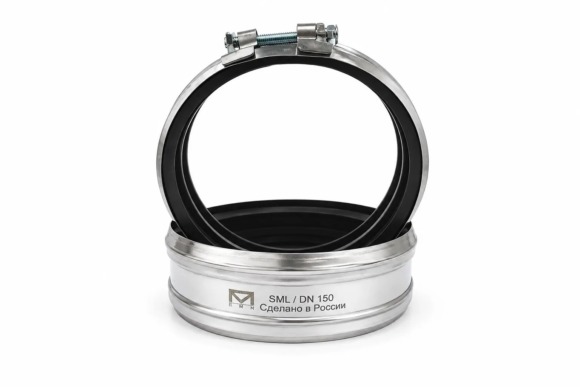

ХОМУТ СОЕДИНИТЕЛЬНЫЙ ПМП

Хомут соединительный ПМП (типа RAPID) — это высококачественный элемент для герметичного соединения соосно расположенных гладких концов безраструбных чугунных труб и фасонных частей SML по EN 877. Изделие разработано для систем внутренней и наружной канализации, проектируемых преимущественно как самотечные безнапорные системы. Хомут обеспечивает надёжную герметизацию стыка, сохраняя целостность соединения на протяжении всего срока эксплуатации трубопровода. Благодаря продуманной конструкции и использованию качественных материалов, хомут гарантирует долговечность и устойчивость к воздействию агрессивных сред, что особенно важно для систем водоотведения.

Скачать паспорт

Предназначение

Хомут соединительный ПМП типа RAPID широко применяется в системах внутренней канализации, системах наружной канализации, реконструкции и ремонте, новом строительстве.
Хомут предназначен для эксплуатации в системах водоотведения, работающих преимущественно в самотечном (безнапорном) режиме.

Классификация

Сопротивление растягивающему усилию в осевом направлении (0,5 бар, Ду от 50 до 200);
Сопротивление растягивающему усилию в осевом направлении (до 0,3 бар, Ду от 250 до 300);
Затяжка требуемым моментом без необходимости применения специальных инструментов до полного схождения замка;
Соблюдение требований пожарной безопасности.

Технические характеристики

Артикул	DN	≈ D, мм	≈ H, мм	≈ L, мм	Давление, бар	Критерий затяжки	Болт
711050	50	70	80	48	0,5	До параллельного схождения замка; контрольный предел 15 Н·м	М:8
711070	70	90	100	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
711080	80	95	105	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
711100	100	125	135	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
711125	125	147	162	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
711150	150	172	187	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
711200	200	227	244	48	0,5	До параллельного схождения замка; контрольный предел 28 Н·м	М:10
711250	250	293	306	48	0,3	До параллельного схождения замка; контрольный предел 28 Н·м	М:10
По спецификации	300	345	360	48	0,3	До параллельного схождения замка; контрольный предел 28 Н·м	М:10

Артикул	Ду	≈ D, мм	≈ H, мм	≈ L, мм	Давление, бар	Момент затяжки, Н.м	Болт
712050	50	70	82	48	0,5	До параллельного схождения замка; контрольный предел 15 Н·м	М:8
712070	70	90	100	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
712080	80	95	105	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
712100	100	125	135	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
712125	125	147	162	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
712150	150	172	187	48	0,5	До параллельного схождения замка; контрольный предел 20 Н·м	М:8
712200	200	227	244	48	0,5	До параллельного схождения замка; контрольный предел 28 Н·м	М:10
712250	250	293	306	48	0,3	До параллельного схождения замка; контрольный предел 28 Н·м	М:10
По спецификации	300	345	360	48	0,3	До параллельного схождения замка; контрольный предел 28 Н·м	М:10
